Торпеда «шквал»

Содержание:

Зарубежные аналоги

При упоминании торпеды «Шквал» всегда подчеркивается, что такое оружие есть только у России. Долгое время так оно и было. Но в 2005 году представители немецкой компании Diehl BGT Defence заявили о создании новой суперкавитационной торпеды «Барракуды».

По словам разработчиков, ее скорость настолько высока, что обгоняет собственные звуковые волны, распространяющиеся в воде. Поэтому обнаружить ее очень сложно. Кроме того, «Барракуда» оснащена новейшей системой самонаведения, а движением торпеды можно управлять (в отличие от российской торпеды). Информации об этой торпеде в открытых источниках недостаточно.

История разработки реактивной торпеды «Шквал»

Что значит «торпеда» на жаргоне

Первую в мире торпеду, относительно пригодную для боевого применения по неподвижным кораблям, еще в 1865 году спроектировал и даже смастерил в кустарных условиях русский изобретатель И.Ф. Александровский. Его «самодвижущаяся мина» была впервые в истории оснащена пневмодвигателем и гидростатом (регулятор глубины хода).

Но поначалу глава профильного ведомства адмирал Н.К. Краббе посчитал разработку «преждевременной», а позднее от массового производства и принятия на вооружение отечественного «торпедо» отказались, отдав предпочтение торпеде Уайтхеда.

С тех пор торпеды и пусковые аппараты всё больше распространялись и модернизировались. Со временем возникли особые военные корабли — миноносцы, для которых торпедное оружие было основным.

Первые торпеды оснащались пневматическими либо парогазовыми двигателями, развивали относительно небольшую скорость, и на марше оставляли за собой отчетливый след, заметив который военные моряки успевали сделать маневр — увернуться. Создать подводную ракету на электродвигателе удалось только германским конструкторам перед Второй мировой.

Преимущества торпед перед противокорабельными ракетами:

более массивная / мощная боевая часть;
более разрушительная для плавучей цели энергия взрыва;
невосприимчивость к погодным условиям — торпедам не помеха никакие шторма и волны;
торпеду сложнее уничтожить или сбить с курса помехами.

Необходимость совершенствования подводных лодок и торпедного оружия Советскому Союзу диктовали США с их отличной системой ПВО, делавшей американский морфлот почти неуязвимым для бомбардировочной авиации.

Проектирование торпеды, превосходящей существующие отечественные и зарубежные образцы скоростью благодаря уникальному принципу действия, стартовало в 1960-е годы. Конструкторскими работами занимались специалисты московского НИИ № 24, впоследствии (после СССР) реорганизованного в небезызвестное ГНПП «Регион». Руководил разработкой, давно и надолго откомандированный в Москву с Украины Г.В. Логвинович — с 1967 г. академик АН УССР. По другим данным, группу конструкторов возглавлял И.Л. Меркулов.

В 1965 новое оружие было впервые испытано на озере Иссык-Куль в Киргизии, после чего система «Шквал» более десяти лет дорабатывалась. Перед конструкторами была поставлена задача сделать ракету-торпеду универсальной, то есть рассчитанной на вооружение как подлодок, так и надводных кораблей. Также требовалось довести до максимума скорость движения.

Модификация торпеды — «Шквал-Э»

Изначально подводная ракета была лишена системы самонаведения, оснащалась ядерной боеголовкой в 150 килотонн, способной нанести противнику урон вплоть до ликвидации авианосца со всем вооружением и кораблями сопровождения. Вскоре появились вариации с обычным боезарядом.

Самая быстрая отечественная подводная ракета ВА-111 «Шквал»

Mark-48

Создание ракето-торпеды начинается с постановления СВ №111-463 1960 года. Главный проектировщик ракето-торпеды – НИИ №24, сегодня известный как ГНПП «Регион». Эскиз проекта подготовили к 1963 году, тогда же проект утверждают к разработке. Проектные данные новой торпеды: — дальность применения до 20 километров;

— скорость на марше почти 200 узлов (100 метров в секунду); — унификация под стандартные ТА;

Принцип применения «Шквала»

Применение данной подводной ракеты заключается в следующем: носитель (корабль, береговая ПУ) при обнаружении подводного или надводного объекта отрабатывает характеристики скорости, дистанции, направление движения, после чего отправляют полученную информацию в автопилот ракето-торпеды. Что примечательно – ГСН у подводной ракеты нет, она просто выполняет программу, которую задает ей автопилот. Вследствие этого ракету невозможно отвлечь от цели различными помехами и объектами.

Испытания скоростной ракетной торпеды

Испытания первых образцов новой ракето-торпеды начинаются в 1964 году. Испытания проходят в водах Иссык-Куля. В 1966 году начинаются испытания «Шквала» на Черном море, возле Феодосии с дизельной подлодки С-65. Подводные ракеты постоянно дорабатываются. В 1972 году очередной образец с рабочим обозначением М-4 не смог пройти полного цикла испытаний из-за неполадок в конструкции образца. Следующий образец, получивший рабочее обозначение М-5, успешно проходит полный цикл испытаний и постановлением совета министров СССР в 1977 году под шифром ВА-111 ракето-торпеда принимается на вооружение Военно-Морского Флота.

Интересно

В Пентагоне на конец 70-х годов в результате проведенных расчетов ученые доказали, что большие скорости под водой технически невозможны. Поэтому военное ведомство Соединенных Штатов относилось к поступающей информации о разработках в Советском Союзе высокоскоростной торпеды из различных разведывательных источников как к спланированной дезинформации. А Советский Союз в это время спокойно завершал испытания ракето-торпеды. На сегодня «Шквал» признан всеми военными экспертами как оружие, не имеющее аналогов в мире, и состоит почти четверть века на вооружении советско-российского ВМФ.

Зарубежные аналоги «Шквала»

В качестве аналога отечественной торпеды можно привести лишь изделие от немецких .

«Барракуда» — немецкий аналог торпеды Шквал

Принцип действия торпеды аналогичен российскому, однако, по словам разработчиков скорость еще выше за счет усиленного эффекта суперкавитации. Про остальные технические данные и характеристики объекта известий нет, хотя первое заявление о наличии такой торпеды датировано 2005 годом.

Многие страны ведут разработки своих аналогов такой торпеды, однако на данный момент ходовой и принятой на вооружение торпеды с сопоставимой скоростью не стоит на вооружении ни одной страны мира.

Торпеда «Барракуда»

История разработки реактивной торпеды «Шквал»

Это оружие английский инженер Роберт Уайтхед впервые представил в 1866 г., а пять лет спустя после усовершенствования оно поступило на вооружение Австро-венгерского флота. Российская империя вооружила свой флот торпедами в 1874 году.

Преимущества торпед перед противокорабельными ракетами:

более массивная / мощная боевая часть;
более разрушительная для плавучей цели энергия взрыва;
невосприимчивость к погодным условиям — торпедам не помеха никакие шторма и волны;
торпеду сложнее уничтожить или сбить с курса помехами.

Принятие торпеды на вооружение под наименованием ВА-111 «Шквал» датируется 1977 г. Далее, инженеры продолжали ее модернизацию и создание модификаций, включая известнейшую — Шквал-Э, разработанную в 1992 специально для экспорта.

Конструкция и принцип работы

Торпеда движется в толще воды под действием тяги гидрореактивного прямоточного двигателя. Двигатель с гидрореагирующим топливом, стартовый и маршевый. Стартовый РДТТ за 4 секунды разгоняет торпеду до крейсерской скорости, а затем отстреливается. Далее продолжает работу маршевый двигатель, импульс данного двигателя достигается путем применением заборной воды в качестве рабочего материала и окислителя, а топливом использовали гидрореагирующие металлы (алюминий, магний, литий).

Из-за огромного сопротивления воды торпеда не могла обеспечить высокую скорость, даже посредством ракетного двигателя. Прорывом в военных технологиях стал эффект кавитации в газовом пузыре, окружающем корпус в торпеде «Шквал». Формирует каверну устройство-кавитатор в носовой части торпеды. Кавитатор представляет собой пластинку с заточенными краями немного наклоненную к оси торпеды (во фронтальном сечении он круглый) для создания подъемной силы на носу (на корме подъемная сила создается рулями). При достижении скорости порядка 80 м/с вблизи края пластины жидкость начинает бурлить, образуя множество газовых пузырьков, обволакивающих торпеду сплошной завесой. Чтобы получить газовый пузырь нужный размеров, в «Шквале» используется дополнительный наддув. Сразу за кавитатором в носу торпеды расположен ряд отверстий, через которые специальный газогенератор выдает дополнительные порции газов. Это и позволяет пузырю охватить весь корпус торпеды от носа до кормы.

Система управления и наведение — носитель (корабль, береговая ПУ) при обнаружении подводного или надводного объекта отрабатывает характеристики скорости, дистанции, направление движения, после чего отправляют полученную информацию в автономную систему наведения, ГСН у ракеты отсутствует. Торпеду невозможно отвлечь от цели различными помехами и объектами, она просто выполняет программу, которую задал ей автопилот.

Конструкция и принцип работы

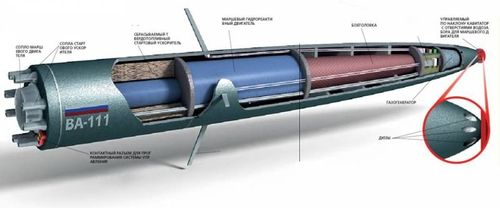

Конструкция торпеды М-5 на фото:

Кавитатор торпеды.

«Шквал»: шпионские страсти

В прошлом году российские спецслужбы «подарили» нам очередное шпионское дело. Некто Эдмунд Поуп стремился вызнать наши государственные и военные секреты. Тогда из тайных глубин военно-морских сил всплыло название суперторпеды «Шквал». Именно к ней был не равнодушен американский шпион.

Пока шел судебный процесс над Поупом, нижегородские ФСБешники поведали, что вышеназванный любопытствующий гражданин был замечен и в нашем городе. И к тому же — не раз. В составе разнообразных делегаций он посещал научно-исследовательские институты, занимающиеся морской тематикой. В Нижнем он лишь пассивно «засветился».

Возможно, он уже догадывался, что за ним идет слежка. Но вряд ли он знал, что в компетентных органах он уже давно имеет кличку Паук. Спецслужбы ждали, когда его можно будет взять с поличным. И дождались.

По следу Паука

Как мы уже знаем, Эдмунд Поуп был осужден за шпионаж на 20 лет. Такого судебного приговора он явно не ожидал. Но шок, в котором пребывал шпион, длился недолго. Президент России его помиловал. Шпионский триллер закончился по-американски счастливо. Сейчас Эдмунд Поуп уже оправился от шока и сидит за мемуарами, в которых грозится изложить все свои шпионские похождения.

Итак, Поуп «рассекретил» для нас суперторпеду «Шквал». Интерес к ней возрос. В порядке любопытства мы тоже решили поинтересоваться, что это за штука такая. Адвокат Поупа уверял телезрителей в одном из интервью, что все «секретные» сведения о торпеде можно извлечь из российской сети Интернет.

Конструкция торпеды Шквал

Разработчики Шквала стремились воплотить в жизнь замысел подводной ракеты, от которой никаким маневром не сможет увернуться большой вражеский корабль. Для этого требовалось достигнуть скоростного показателя в 100 м/с, или минимум 360 км/ч.

Коллективу конструкторов удалось реализовать казавшееся невозможным — создать подводно-торпедное оружие на реактивной тяге, успешно преодолевающее сопротивление воды за счет движения в суперкавитации.

Уникальные скоростные показатели стали былью в первую очередь благодаря двойному гидрореактивному двигателю, включающему стартовую и маршевую части. Первая дает ракете максимально мощный импульс при пуске, вторая — поддерживает быстроту движения.

Стартовый двигатель — жидкотопливный, он выводит Шквал из торпедного комплекса и сразу отстыковывается.

Маршевый — твердотопливный, использующий морскую воду в качестве окислителя-катализатора, что позволяет ракете двигаться без винтов в задней части.

Суперкавитацией называется перемещение твердого предмета в водной среде с образованием вокруг него «кокона», внутри которого только водный пар. Такой пузырь значительно снижает сопротивление воды. Надувается и поддерживается он специальным кавитатором, содержащим газогенератор для наддува газов.

Самонаводящаяся торпеда поражает цель с помощью соответствующей системы управления маршевым двигателем. Без самонаведения Шквал попадает в точку согласно заданным на старте координатам. Ни подлодка, ни крупный корабль не успевает покинуть указанную точку, поскольку оба сильно уступают оружию по скорости.

Отсутствие самонаведения теоретически не гарантирует 100% точности попадания, однако, самонаводящуюся ракету противник способен сбить с курса применением устройств ПРО, а несамонаводящаяся следует к цели, невзирая на подобные препятствия.

Оболочка ракеты изготавливается из прочнейшей стали, выдерживающей огромное давление, которое испытывает Шквал на марше.

История создания

С конца 40-х и до 60-х велась разработка, исследования, испытания торпед и двигателей к ним, от Ладоги до Иссык-Куля различными институтами. Главные инициаторы идеи были кандидаты Л. И. Седов и Г. В. Логвинович, профессора различных областей знаний и специалисты ВМФ.

Идея была в следующем – создать скоростную торпеду, от которой невозможно будет уйти маневром крупному кораблю.

В октябре 60-го, после постановления Совета Министров СССР, началась работа по созданию торпеды, движущейся со скоростью 100м/с (примерно 360 км/ч или 195-200 морских узлов). Скорость обычных торпед составляет не более 20-25 м/с (60-70 км/ч или 40-50 морских узлов).

Разработку поручили НИИ-24 (ныне ГНПП – “Регион”) под руководством И. Л. Меркулова. Информация о работе над таким проектом в СССР дошла до западных “друзей”, но эффекта, кроме смеха над наивностью советских инженеров, она не произвела.

Для создания такого оружия требовалось объединить усилия различных отраслей промышленности, исследования новых технологий, разработки новых аппаратов двигателей и топлива к ним, изучения принципиально новых физических явлений в подводной среде.

После колоссального объема работ, в с 1964-го по 72-й проходила испытания советская подводная ракета М-4. Конструктивные ошибки привели к необходимости модернизации этого образца. В 1977-м первая в мире реактивная торпеда М-5 проходит цикл государственных испытаний. Ракето-торпеда “Шквал” встает на вооружение ВМФ СССР под индексом ВА-111.

В это время ученые из США тоже достигают успехов в этой области – они доказывают, что большие скорости торпеды под водой (в частности до 100 м/с), теоретически возможны.

Западные подводные лодки уже строились с применением технологий “Стелс” и имели преимущество в незаметности перед отечественными аналогами. Советский подводный флот, в какой-то мере, уровнял шансы вооружением своих подлодок высокоскоростными торпедами.

Плюсы и минусы торпеды

Достоинства гидрореактивной ракеты-торпеды:

Не имеющая аналогов скорость на марше, обеспечивающая фактически гарантированное преодоление любой защитной системы вражеского флота и уничтожение подлодки либо надводного корабля;
Мощный фугасный заряд — поражает даже крупнейшие военные корабли, а ядерный боезаряд способен одним ударом потопить всю авианесущую группу;
Пригодность гидрореактивного ракетного комплекса для установки в надводные корабли и на подлодки.

Недостатки Шквала:

высокая стоимость оружия — около 6 миллионов американских долларов;
точность — оставляет желать лучшего;
сильный шум, издаваемый на марше, в сочетании с вибрацией мгновенно демаскирует подлодку;
небольшая дальность хода уменьшает живучесть корабля или подводной лодки, с которой пущена ракета, особенно при использовании торпеды с ядерным боезарядом.

Пуск морской торпеды с надводного носителя

Фактически в стоимость пуска Шквала включено не только производство самой торпеды, но и подлодки (корабля), и ценность живой силы в количестве всего экипажа.

Дальность действия менее 14 км — это главнейший минус.

В современном морском бою пуск с такого расстояния — это самоубийственное действие для экипажа подводной лодки. Увернуться от «веера» запущенных торпед, естественно, способен только эсминец или фрегат, но скрыться с места атаки самой подлодке (кораблю) в зоне действия палубной авиации и группы обеспечения авианосца, вряд ли реально.

Виды торпед

В зависимости от типа двигателя: на сжатом воздухе, парогазовые, пороховые, электрические, реактивные;
В зависимости от способности наведения: неуправляемые, прямоидущие; способные маневрировать по заданному курсу, самонаводящиеся пассивные и активные, телеуправляемые.
В зависимости от назначения: противокорабельные, универсальные, противолодочные.

Одна торпеда включает в себя по одному пункту из каждого подразделения. Например, первые торпеды представляли собой неуправляемый противокорабельный боевой заряд с двигателем, работающим на сжатом воздухе. Рассмотрим несколько торпед из разных стран, разного времени, с разными механизмами действия.

В начале 90-ых годов, российский флот обзавелся первой лодкой, способной передвигаться под водой – “Дельфин”. Торпедный аппарат, установленный на этой подводной лодке, был самым простым – пневматическим. Т.е. тип двигателя, в этом случае, на сжатом воздухе, а сама торпеда, по способности наведения, была неуправляемая. Калибр торпед на этой лодке в 1907 году варьировался от 360 мм до 450 мм, с длинной 5,2 м и весом 641 кг.

В 1935-1936 годах российскими учеными был разработан торпедный аппарат с пороховым типом двигателя. Такие торпедные аппараты были установлены на эсминцах типа 7 и легких крейсерах типа “Светлана”. Боеголовки такого аппарата были 533 калибра, весом 11,6 кг, а вес порохового заряда составлял 900 г.

В 1940 году после десятилетия упорной работы был создан опытный аппарат с электрическим типом двигателя – ЭТ-80 или “Изделие 115”. Торпеда, выстрелянная из такого аппарата, развивала скорость до 29 узлов, с дальностью действия до 4 км. Кроме всего прочего, такой тип двигателя был гораздо тише его предшественников. Но после нескольких происшествий связанных с взрывом аккумуляторов, данным типом двигателя экипаж пользовался без особого желания и не пользовался спросом.

Суперкавитационная торпеда

В 1977 году был представлен проект с реактивным типом двигателя – суперкавитационная торпеда ВА 111 “Шквал”. Торпеда предназначалась как для уничтожения подводных лодок, так и для надводных судов. Конструктором ракеты “Шквал”, под руководством которого проект был разработан и воплощен в жизнь, по праву считается Г.В. Логвинович. Данная ракета-торпеда развивала просто поразительную скорость, даже для настоящего времени, а внутри ее, в первое время, была установлена ядерный боевой заряд мощностью 150 кт.

Устройство торпеды шквал

Технические характеристики торпеды ВА 111 “Шквал”:

Калибр 533,4 мм;
Длина торпеды составляет 8,2 метра;
Скорость движения снаряда достигает 340 км/ч (190 узлов);
Вес торпеды – 2700 кг;
Дальность действия до 10 км.
Ракета-торпеда “Шквал” имела и ряд недостатков: она вырабатывала очень сильный шум и вибрацию, что негативно отражалось на ее способности к маскировке, глубина хода составляла лишь 30 м, поэтому торпеда в воде оставляла за собой четкий след, и ее легко было обнаружить, а на самой головке торпеды невозможно было установить механизм самонаведения.

Принцип ее действия был таким же, как у советского “Шквала”. А именно: кавитационный пузырь и движение в нем. Барракуда может достигать скорость до 400 км/ч и, согласно германским источникам, торпеда способна к самонаведению. К недостаткам так же можно отнести сильный шум и небольшую максимальную глубину.
