Советский ударный экраноплан “лунь”: история создания, описание и технические характеристики

История создания

В 1967 году американские военные, изучая снимки, сделанные спутником-шпионом, обнаружили в акватории Каспийского моря огромный летательный аппарат, который они сразу же получил прозвище «Каспийский монстр». В будущем это название закрепилось за всеми советскими аппаратами подобного типа. Что же так удивило американских специалистов на снимках?

Они увидели настоящего гиганта, самолет длиною в сто метров с непропорционально маленькими крыльями – всего лишь сорок метров. При этом «Каспийский монстр» мог развивать скорость до 500 км/ч и передвигался на высоте неконтролируемой ПВО противника. Естественно, что все это сильно озадачило экспертов Пентагона.

В 1967 году в ЦРУ состоялось специальное совещание, на котором обсуждались интригующие спутниковые снимки. На него были приглашены эксперты НАСА и военного ведомства, большинство из которых посчитало удивительный летательный аппарат фокусом или уловкой русских и только несколько инженеров пришли к выводу, что они имеют дело с новым типом летательных аппаратов.

На снимках американцы увидели первое масштабное творение Алексеева – экраноплан с названием «Корабль-Макет» или «КМ». Его полетный вес составлял 544 тонны, а площадь крыла равнялась 662,5 м2. На этой машине советские конструкторы отрабатывали технические решения, которые планировали использовать при постройке серийных экранопланов.

В 1972 году на воду был спущен первый серийный экраноплан «Орленок», вес которого достигал 120 тонн. «Орлята» относились к новому типу летательных аппаратов – экранолётов, во время полета они могли использовать экран или лететь как обычный самолет. «Орленок» был способен перебрасывать десантников на расстояние до 1500 км. Изначально планировали построить 24 экраноплана такого типа, но сделано было всего лишь пять машин.

В ходе реализации проекта конструкторы столкнулись с целым рядом сложных технических задач, связанных с тем, что экранопланы имели особенности как морских судов, так и самолетов. Нужны были легкие материалы, способные противостоять коррозии и выдержать удар о воду на скорости около 500 км/ч. Кроме того, техника пилотирования экранопланов очень сильно отличалась от самолетной.

В 1983 году на опытном заводе «Волга» был заложен первый ракетный экраноплан проекта 903 «Лунь». В 1986 году аппарат его спустили на воду, в том же году начались испытания.

«Лунь» был вооружен шестью противокорабельными крылатыми ракетами «Москит», попадания хотя бы одной из них и сегодня является фатальным практически для любого корабля. Скорость экранопланов проекта 903 составляла 500 км/ч.

В 1990 году «Лунь» приняли в опытную эксплуатацию, а уже через год он был снят с нее и законсервирован. Первоначально планировали построить восемь ракетных экранопланов проекта 903 «Лунь», но реализованы они не были. Причиной этого стала тяжелая экономическая ситуация в стране и признание военной нецелесообразности использования подобных аппаратов.

Единственный экраноплан проекта 903 «Лунь» сегодня находится на консервации в сухом доке на территории завода «Дагдизель» (г. Каспийск). С него демонтирована вся электроника.

После распада СССР и прекращения финансирования второе судно проекта «Лунь» хотели превратить в поисково-спасательное, ему дали название «Спасатель». Он должен был не только проводить спасательные операции на море, но и иметь на своем борту госпиталь на 150 человек. Несмотря на 75% готовность «Спасателя», он так и не был достроен.

Дальнейшая судьба уже построенных экранопланов «Лунь» и всего проекта в целом остается довольно туманной. В 2011 году представители российского Министерства обороны заявили о решении полностью отказаться от разработки и строительства экранопланов. Примерно в то же время в СМИ появилась информация о том, что «Спасатель» и «Лунь» планируют сделать частью музейных экспозиций, но финансирования для транспортировки машин нет.

В 2015 году сразу несколько высокопоставленных чиновников заявили о том, что Россия возобновит строительство ударных экранопланов. Согласно озвученной информации работы должны начаться в Нижнем Новгороде после 2020 года. В том же году было объявлено о завершении эскизного проекта нового морского боевого экраноплана А-050 со взлетной массой 54 тонны.

В августе 2015 года российское военное ведомство поставило перед конструкторами задачу создать к 2020 году машину с грузоподъемностью 240–300 тонн. Однако, учитывая нынешнее не слишком блестящее положение российской экономики и секвестр оборонного бюджета, будущее экранопланов нельзя назвать безоблачным.

Литература

• Петров Г. Ф. Гидросамолёты и экранопланы России. 1910-1999. — М: РУСАВИА, 2000. — С. 206,207. — 248 с. — 3000 экз. — ISBN 5-900078-05-1.
• Апальков В. А. 2 // Малые ракетные корабли и катера. — СПб: Галея Принт, 2004. — Т. 2. — С. 25 — 28. — 122 с. — (Корабли ВМФ СССР. Справочник в четырех томах). — ISBN 5-8172-0087-2.
• Яблонский П. П. Крылатые суда отечества. — М, 1997. — Т. 98. — С. 44 — 49. — 122 с. — ISBN 5-093-85941.
• Павел Качур Часть IV. Корабли, летящие над волнами // Техника и вооружение : журнал. — М., 2007. — В. 05.
• Ефименко Ярослав, Скулин Андрей Экранопланы. Часть 2 // Наука и техника : журнал. — М., 2009. — В. 08. — С. 28,29.

Болотный лунь: различие самцов и самок

У этой породы хищников ярко выражены гендерные различия. Самцы представлены компактным строением и более миниатюрным телом. Длина тела взрослого самца достигает 44-48 сантиметров. Самка располагает более внушительными размерами тела – 48-55 сантиметров. Размах крыльев самцов на 10 сантиметров меньше, чем у самок. Женская особь может похвастаться 120 сантиметрами размаха крыла.

Есть значительные различия в окрасе особей в зависимости от пола. Лунь седой – это, скорее, самец означенной хищной птицы. Именно для мужской особи характерен светло-сизый окрас с еще более белым брюшком. Самка окрашена в буро-пёстрый цвет с ярко-выраженными тёмными фигурными полосками.

Характерные отличия можно обнаружить и в поведении луней разного пола. Самец в брачный период активно завоевывает самку. Самка в период высиживания потомства становится невероятно агрессивной. Она рьяно оберегает выводок и остро реагирует на любую опасность. Защитный импульс порой утраивает силу пернатого. От своего потомства она запросто прогонит лисицу, степного орла, пса.

Болотный лунь в полёте

«Каспийский монстр»

50 лет назад, в 1964 году, американскими разведывательными спутниками в Каспийском море был сфотографирован огромных размеров объект непонятного предназначения, который развивал скорость в 400 км/ч. Судно (или самолет?) тут же получило на Западе устрашающее прозвище — «Каспийский монстр».

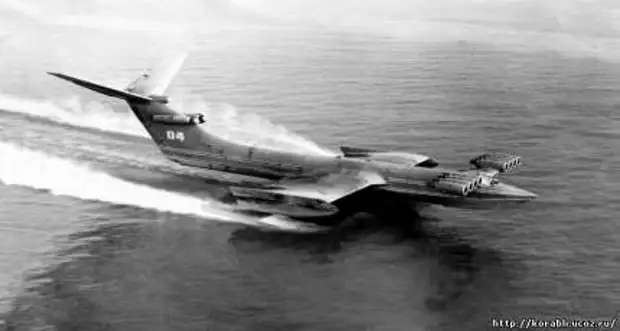

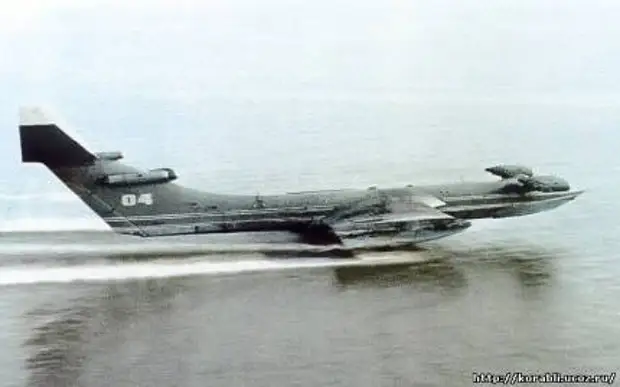

«Орленок» с двумя пулеметами

Изобретателю судна на подводных крыльях талантливому инженеру Ростиславу Алексееву

давно не давала покоя идея использования так называемого экранного эффекта. Сам он, не только морской волк, но и прекрасный пилот, не раз замечал, что во время посадки самолета тому будто что-то мешает в самый последний момент коснуться колесами полосы. Оказалось, что в полутора-трех метрах над поверхностью крылья словно сжимают воздух, оказавшийся в этот момент между самолетом и землей. Получается пневматическая подушка, которая и удерживает летательный аппарат на лету до тех пор, пока скорость не упадет до критической. Именно этот эффект и решил использовать в своей новой разработке Ростислав Евгеньевич. Так в 1964 году началось строительство корабля-макета (КМ-1) — экраноплана.

Сразу же обнаружились преимущества этих «кораблей». Во-первых, их было трудно обнаружить радиолокационным оборудованием — это не позволяла минимальная высота полета. Во-вторых, они не могли наскочить на мину или быть сбитыми торпедой. В-третьих, могли лететь как над водной гладью, так и над землей, льдом и т. д. В-четвертых, обладали огромной скоростью по сравнению с кораблями — 400−500 км/ч. В-пятых, если у экраноплана заканчивалось топливо, он мог просто сесть на воду и ждать помощи.

Первый экраноплан был выпущен со стапелей горьковского и в самом деле напоминал монстра весом в 544 тонны, размахом крыла в 37 метров и длиной — в 92. К тому же, у него было десять реактивных авиационных двигателей. Летал КМ-1 до 1980 года, пока опытный, казалось бы, пилот по ошибке не потянул штурвал на себя (сработал условный рефлекс). Экраноплан задрал нос и рухнул на воду, потерпев аварию.

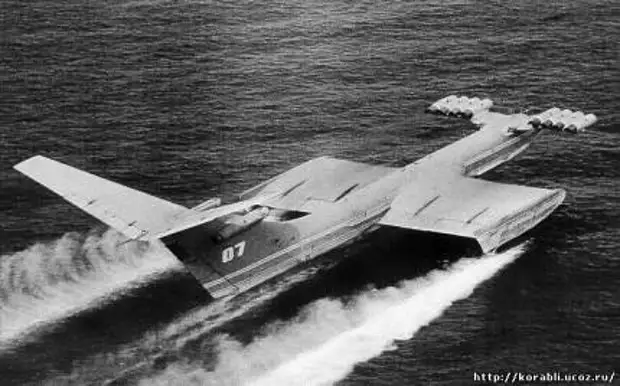

Однако, к тому моменту уже полным ходом строились серийные экранопланы проекта «Орленок». Они были полегче (140 тонн), поменьше (58 метров) и скорость у них была поскромней — всего 350 км/ч. Но они уже имели вооружение — турельно-башенную установку «УТЕС-М» с двумя крупнокалиберными пулеметами.

Ни рыба, ни птица

Планировали произвести на свет тридцать «Орлят», но на деле получилось всего пять. У Ростислава Алексеева уже в самом начале экраноплановой эпопеи возникали серьезные трудности со строительством машин. В «морских» министерствах, в том числе и военно-морском его детище считали самолетом и отфутболивали к «летунам». Авиаторы же с такой же уверенностью заявляли: какой же, дескать, это самолет — обыкновенный корабль. Плавает? Плавает! Да и сходит со стапелей судостроительной верфи. А когда на глазах у комиссии, в состав которой входили военные чины и министр судостроения, у экраноплана отвалилось хвостовое оперение с кормой (накануне он сел на мель и корпус дал трещину), ни о каком продолжении работ речи уже идти не могло. Более того, Алексеева тут же уволили с должности руководителя конструкторского бюро. Через год, правда, восстановили. Но перенесенная нервотрепка и временное забвение не прошли даром, и в 1980 году Ростислава Евгеньевича не стало. А дело было продолжено новым главным конструктором Соколовым

Вскоре полку экранопланов прибыло — в серийное производство пошли тяжелые боевые корабли проекта «Лунь», почти совпадающие по весу, длине и остальным параметрам с КМ-1, но летавшие со скоростью уже в 500 км/ч. И даже шторм до пяти баллов не мог помешать им во взлете и посадке на воду. И снова, по разным причинам, вместо десяти запланированных построили всего лишь два «Луня». А вскоре перестройка, а вместе с ней и бардак в армии и во флоте, усилились, что привело к полному закрытию экранопланной программы.

Конец был закономерен и печален. В 1992 году очередной «Орленок» потерпел аварию. Экипаж подобрали спасатели, а про экраноплан… забыли, оставив погибать в море. Потом, решив, видимо, что он представляет интерес для иностранных разведок, его просто затопили.

Снимок в открытие статьи: экраноплан «Каспийский монстр»/Фото: ТАСС

Дальнейшая судьба проекта и ракетоносца

Экраноплан «Лунь» (Каспийск, 2010).Хорошо видны пусковые установки ПКР «Москит», а также кормовая и носовая кабины воздушных стрелков (с орудийных установок УКУ-9К-502-II демонтированы 23-мм пушки ГШ-23).

21 ноября 2011 года появилась информация о том, что российские военные решили отказаться от разработки экранопланов, а оставшиеся экранопланы будут утилизированы в ближайшие месяцы. Как сообщил высокопоставленный представитель Минобороны:

Однако сразу после этого в СМИ Нижнего Новгорода появилась новость о неких активистах, желающих сохранить ракетный экраноплан «Лунь» в качестве музейного комплекса. С этой целью они послали письмо в министерство обороны и получили ответ, в котором сообщалось о возможности передачи в том случае, если поступит официальное обращение муниципалитета. В результате этого активисты создали петицию, адресованную администрации города, с просьбой сохранить уникальный ракетоносец. В ответ на это администрация заявила о желании реализации музея из экраноплана «Спасатель» вместо ракетоносца «Лунь», транспортировка которого, по словам администрации, окажется крайне дорогой. Таким образом, на момент начала 2013 года «Лунь» утилизирован ещё не был. Весной 2013 года администрация укрепилась в решении транспортировать «Спасатель» с завода «Волга» для музейных нужд, в то же время дальнейшая судьба ракетоносца «Лунь» остается неизвестной.

серия пассажирских судов на подводных крыльях

В 1951 году Р.Е. Алексеев и трое его коллег за разработку саморегилируемых подводных крыльев были удостоены сталинской премии. Вдохновленный успехом конструктор предложил министерству гражданского флота создать серию пассажирских судов. В условиях роста объема грузоперевозок этот флот был не рентабельным. Не сразу эта идея была поддержана. Алексеев и его товарищи с энтузиазмом взялись за новое дело.

речной пассажирский теплоход на подводных крыльях «Метеор» речной пассажирский теплоход на подводных крыльях «Ракета» С приходом к власти в сентябре 1953 года Н. С. Хрущева наращивалось ядерное вооружение, делая ставку на усиление ракетных войск, что привело к сокращению авиации и флота. Началось перераспределение власти, но Алексеев отстоял предприятие у первого секретаря обкома партии.

В июле 1957 года в Москве открылся первый фестиваль молодежи и студентов. Надеясь удивить запад, и показать преимущество социализма Хрущев дал команду Р. Е. Алексееву привезти в столицу первый в мире речной пассажирский теплоход на подводных крыльях «Ракета». Этот поход стал звездным часом горьковского конструктора. Уникально судно произвело фурор. Словно птица, судно с 60 пассажирами на борту на скорости 32 узла «летело» над рекой. Это совпало с запуском первого в мире искусственного спутника Земли. С тех пор суда Алексеева начали носить космические названия: «Спутник», «Комета», «Метеор». Хрущева заинтересовала конструкция и суда на подводных крыльях стали визитной карточкой Советского Союза. Гидролабораторию, где работали судостроители, преобразовали в «ЦКБ по судам на подводных крыльях», а затем у него появилось собственное производство опытный завод «Волга».

В 1960 году сбылась мечта Р. А. Алексеева — правительство приняло первую программу по строительству быстроходных судов, а через 2 года группе специалистов во главе с главным конструктором вручили «Ленинскую премию». Алексееву без защиты было присвоено звание «Доктор технических наук». Достижения талантливого изобретателя раздражали некоторых чиновников из министерства судостроения.

катер на подводных крыльях «Метеор» в наше время

Вопреки бюрократическим препонам за 26 лет работы «алексеевцы» создали более 8000 морских и речных теплоходов, газотурбоходов и катеров на подводных крыльях семнадцати типов. Даже до сих пор некоторые из них работают на водных магистралях мира.

открытие экранного эффекта и строительство первого экраноплана

«морской дракон»

Но конструктор смотрел еще дальше. Работая над «Метеором» Р. Е. Алексеев понял, что суда на подводных крыльях имеют скоростной предел 150 км/час. Далее вода буквально закипает на несущих стальных поверхностях и разрушает их. Но большие скорости были крайне необходимы. Для сокращения времени перевозок требовалось принципиально новое решение. И выход был найден. Экранный эффект водной поверхности открыл невиданные перспективы в судостроении. В конце 1950 годов Р. Е. Алексеев полностью обосновал идею создания экраноплана — транспортных средств летающих вблизи поверхности воды и земли. Конструктор заметил, что аэродинамическая подъемная сила устойчиво поддерживает аппарат на малых высотах, когда они меньше или равны ширине сечения его крыла. Эффективность такого летательного аппарат намного выше самолета за счет создаваемой таким образом подъемной силы над поверхностью воды. 21 июля 1961 года в городе Горький на испытательной станции ЦКБ состоялся полет первого в мире экраноплана «СМ-1». Он имел взлетную массу около 3 тонн и показал прекрасную устойчивость и скорость 200 км/час. При этом модель успешно передвигалась не только над поверхностью воды, но и над сушей. Разработкой горьковчан сразу заинтересовались военные. Перспективные аппараты в условиях гонки вооружения «холодной войны» могли очень быстро перемещать по морю войска в любую «горячую точку».

первые в мире образец экраноплана «СМ-1»

В мае 1962 года Р. Е. Алексеев показал опытную машину Н. С. Хрущеву. Экраноплан, парящий как птица произвел сильное впечатление. Тут же была принята закрытая правительственная программа по развитию нового направления в судостроении. Основным заказчиком в ЦКБ выступил ВМФ СССР.

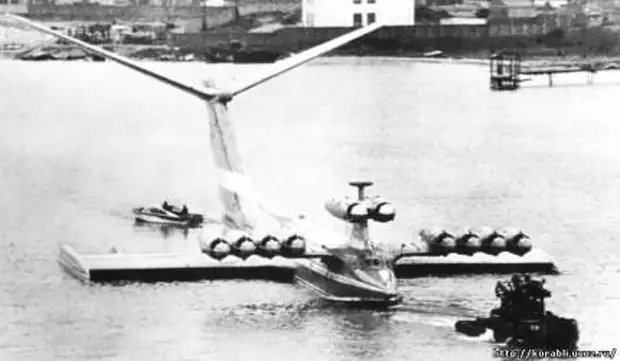

экраноплан «КМ»

К своему 50-летию Р. Е. Алексеев построил самый большой экраноплан «КМ» (корабль-макет). «КМ» стал первой лабораторией для испытаний всех последующих модификаций экранопланов. Его размеры поражали. Масса 544 тонны, длина корпуса и крыла перекрывали футбольное поле, а высота со стабилизатором с пятиэтажный дом. Он имел 10 турбореактивных двигателей. Для скрытого перевода «КМ» на Каспийское море была разработана легенда, что это якобы терпящий бедствие самолет. Аппарат буксировали только в ночное время. Однако утаить махину от вездесущих спутников шпионов не удалось. Экраноплан развивавший над морем колоссальную скорость более 450 км/час получил название «Каспийский монстр», но его конструктивные достоинства остались для Пентагона тайной. Грузоподъемность, скорость и независимость в аэродромной инфраструктуре делало экранопланы не заменимыми в гражданской и военной сфере.

экраноплан «КМ»

Но разработки Р.Е. Алексеева опередили время. Они попали встык интересов сразу трех министерств — транспорта, судостроения и авиационной промышленности, а также ВМФ. Экраноплан мог произвести настоящий переворот, и никто из чиновников не хотел развивать эту перспективную тематику в пределах своих ведомств. В ЦКБ возникли трудности.

Испытания на воде

22 июня 1966 года экраноплан «КМ» был спущен на воду в Горьком, а затем еще месяц буксировался по Волге на полигон в Каспийск. Из соображений секретности плыли только ночью, экраноплан был накрыт маскировочной сеткой, крылья сняты, корпус полупритоплен. Расчеты оказались верны, и экраноплан начал успешные испытания. Первый полет провели лично Алексеев и летчик-испытатель Владимир Логинов. Ради этого конструктор даже обучился пилотированию самолета. Власти запрещали испытывать новую технику на борту с главными инженерами из-за высокого риска гибели, однако Алексеев пару раз нарушал это правило.

За неординарность и непревзойденную квалификацию сотрудники ласково называли его Доктор. Однажды, когда экраноплан находился еще в плавучем доке, Алексеев неожиданно дал команду на запуск всех десяти двигателей еще не спущенного на воду монстра. При тяге в 40% он тронул с места целый док и начал вырывать якоря. Только после этого Алексеев отдал приказ заглушить двигатели.

Испытания Каспийского Монстра проводились еще 15 лет. В 1980 году Алексеев получил травмы при спуске на воду нового пассажирского экраноплана, и вскоре скончался. Его главное детище погибло в том же году из-за ошибки пилотирования. Еще неделю Каспийский Монстр был на плаву, но попыток его спасти не предпринимали. После ухода на дно тоже никаких операций по поднятию не производилось. Все из-за смены руководства министерства обороны. Министр Устинов, поддерживавший идею создания флота экранопланов, умер, а пришедший на его место Соколов решил больше не финансировать их разработку, а все деньги кинуть на развитие атомных подводных лодок.

Крылатая ракета 3М-80 Москит

Мощная сверхзвуковая ракета с прямоточным маршевым двигателем при удачном попадании была способна пустить на дно любой боевой корабль стран НАТО. Ею с начала восьмидесятых начали оснащать новейшие эсминцы, заодно оснастили и «Лунь». В принципе основным его назначением было «уничтожения авианосных многоцелевых или ударных групп ВМС противника во взаимодействии с другими силами флота». Показательно, что военные специалисты США его окрестили «Убийца авианосцев».

Пусковые установки крылатой ракеты 3М-80

Крылатая ракета 3М-80 входит в состав ракетных комплексов, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений и конвоев, как водоизмещающих, так и на подводных крыльях и воздушной подушке, имеющих скорость хода до 100 узлов, в условиях огневого и радиоэлектронного противодействия противника, в любых условиях окружающей среды, при воздействии поражающих факторов ядерного взрыва. В начале 80-х годов противокорабельный комплекс 3М-80 “Москит” был принят на вооружение эсминцев (ЭМ) типа «Современный» проекта 956. На этих кораблях было установлено по две счетверённые пусковые установки КТ-190.

На Лунь установлено 6 ПУ ПКР

Первый эсминец проекта 956 “Современный” (заводской № 861) был заложен на заводе им. Жданова (ныне “Северная верфь”) в Ленинграде 3 марта 1976 г., спущен на воду 18 ноября 1978 г., а 24 января 1981 г. включен в состав Северного флота. Второй эсминец “Отчаянный” заложен 4 марта 1977 г., спущен на воду 29 марта 1980г., введен в состав Северного флота 24 ноября 1982г. Всего до конца 1993 г. на “Северной верфи” было построено 17 кораблей проекта 956 и еще несколько осталось недостроенными в связи с распадом СССР. Два из недостроенных эсминцев проекта 956 – “Важный” и “Вдумчивый” (переименованные в “Екатеринбург” и “Александр Невский”) были из-за недостатка финансирования проданы КНР вместе с комплексом “Москит”.

Крылатая ракета 3М-80

С начала 1980-х годов рассматривалась возможность установки комплекса “Москит” на экраноплан “Лунь” проекта 963. Для этого на полигоне “Песчаная Балка” в поселке Черноморск был установлен макет экраноплана проекта 903. Основной целью испытаний была проверка способности конструкции экраноплана выдерживать силовое и тепловое воздействие струи стартового двигателя. 5 октября и 21 декабря 1984 г. было проведено два пуска макетов “Москита”, оснащенных только стартовыми двигателями. Первый пуск произвели из правого контейнера носовой пары пусковых установок, а второй пуск – из левого контейнера хвостовой пары пусковых установок. Так как контейнеров было всего два, то при первом пуске носовая пара стояла на своем месте, а затем ее перенесли в хвост.

Во время проведения этих испытаний было отработано два варианта загрузки ракет на экраноплан: в первом варианте ракета загружалась в контейнер, уже установленный на экраноплан, с помощью загрузочного устройства; во втором варианте ракета загружалась в контейнер, находящийся на земле, а потом вся конструкция устанавливалась на экраноплане. Все пуски прошли нормально. После первого пуска оказались поврежденными 9 плиток, после второго – 2. На Каспии провели два пуска ракет ЗМ-80. Мишенью служил БКЩ пр. 436бис. Первый пуск был неудачный из-за ошибок экипажа. В ходе второго пуска произвели двухракетный залп (с интервалом 5 с). Пуск был засчитан как успешный

Экранопланов должно было быть больше, но…

“Лунь” после “консервации”

Судьба уникальных аппаратов Алексеева и его конструкторского бюро оказалась незавидной.

Экранопланы, несмотря на своё явное превосходство над аппаратами классических аэродинамических схем, завершили свою историю ещё раньше.

В 1980 году ошибка пилотирования «Каспийского монстра» привела к катастрофе — к счастью, без жертв. Но Алексееву, попавшему в немилость руководства, спасти КМ не позволили: аппарат затонул спустя почти неделю в Каспийском море, где и находится по сей день.

“Орлёнок” в музее ВМФ

Вместо малой серии из 24 «Орлят» военные ограничились опытными образцами: после смерти в 1984 году Министра обороны СССР Д. Ф. Устинова, курировавшего наукоёмкое вооружение, работы по выпуску и развитию были свёрнуты.

Четыре изготовленных экземпляра «Орлёнка» в разобранном состоянии базировались на базе ВМФ в городе Каспийск, откуда в 2007 один переехал в Музей ВМФ в Москве, а 3 оставшихся — на металлолом.

По результатам испытаний планировалось собрать ещё 7 экранопланов типа «Лунь».

Современное состояние “Луня”. Последняя стоянка

Финансовые проблемы, целесообразность и новое государство не дали их реализовать, хотя на момент прекращения работы над созданием экранопланов проекта 903 создавался ещё один корабль.

Изготовленный задел отправили на металлолом. Сам ракетоносец длительное время стоял в сухом доке на территории завода «Дагдизель» в Каспийске.

В 2020 году его обнаружили брошенным на побережье Каспийского моря. Лучшее завершение легендарной технической истории.

Хищная птица лунь: фото и описание

В природе насчитывается более 5 видов этого пернатого хищника. Самым распространенным является болотный или камышовый вид. Эта птичка имеет серый с коричневатым отливом окрас. По поверхности крыльев и спинке можно заметить белые (седые) полосы. Оперение птицы равномерно окрашено одним цветом, на некоторых участках лишь различаются отдельные более темные или, наоборот, более светлые блики оттенков. Пегий лунь имеет крепкие, цепкие длинные лапы и мощный длинный хвост, сложенный из жестких упругих перьев. Лунь – птичка с довольно острым загнутым клювом и невероятно цепкими когтями. Это хищник! И этим все сказано.

Если оценивать габариты тела птицы, то можно сделать выводы, что полевой лунь и другие разновидности этой породы птиц занимают средние позиции в списке семейства ястребиных.

Основной принцип

Почему «Экраноплан», эффект экрана

Эффект, названный впоследствии «эффект экрана», был замечен летчиками на заре авиации. Еще на первых «этажерках» летчики замечали, что при посадке, перед самой землей, самолет почему то упирался в какой-то невидимый «экран» и отчаянно не хотел садиться. Явление назвали «Эффект экрана» и в подробности вникать не стали, просто начали учитывать его при заходе на посадку.

Первые эксперименты по осознанному использованию эффекта экрана проводил в далеком 1923 году Борис Юрьев. Он сумел объяснить суть явления, тогда же появились формулы.

Принцип эффекта экрана следующий: в классическом варианте, подъемная сила на крыле создается за счет разности давления воздуха под крылом и над ним, что обеспечивается профилем и углом атаки крыла. Когда давление воздуха под крылом выше, чем над крылом — крыло поднимается вверх, а вместе с ним и все, что на нем висит (например — фюзеляж самолета). В данном случае грузоподъемность зависит от скорости, высоты и площади крыла. Если крыло приблизить к поверхности (земле, воде) — то часть набегающего потока, преломленная кромкой крыла вниз, будет отражаться от поверхности и возвращаться в нижнюю плоскость, давая дополнительную подъемную силу (рис.1).

Практическое применение эффекта, боевая машина типа «Экраноплан»

В первой половине 20 века, во времена Бориса Юрьева, о серьезном применении эффекта экрана не думали — классические то самолеты были еще очень далеки от совершенства. Впрочем, и после войны авиаконструкторам так и не удалось полноценно применить эффект экрана. Самый основательный проект, «летающий авианосец», принадлежал советскому авиаконструктору Роберто Бартини, над которым он работал в ОКБ Бериева, однако, несмотря на огромные усилия, от воды Бе-1 так и не оторвался.
Значительно больших успехов в применении эффекта экрана добились судостроители, а именно Ростислав Алексеев, советский конструктор, работавший над проектированием судов на подводных крыльях. Инженер с нестандартным подходом к техническим вопросам, Алексеев ломал голову над главным недостатком любого корабля (в сравнении с прочими транспортными средствами) — тихоходностью. Для него было очевидно, что главная проблема — сопротивление воды. Вывод — нужно «достать» корабль из воды, ведь сопротивление воздуха намного меньше.
Руководствуясь этой логикой, Алексеев создал суда на подводных крыльях. И вроде бы вот оно, решение, но и тут есть предел — 140 км/ч.
И опять якорь — пусть меньшее, но тем не менее большое сопротивление воды при движении крыльев внутри нее. Тогда и родилось решение, что избавиться от подводных крыльев можно при помощи воздушных и эффекта экрана. Таким образом, 22 июля 1961 года, на волнах Горьковского водохранилища, высшие военные чины СССР увидели (и даже прокатились) первую самоходную модель экраноплана — СМ-1 (Самоходная Модель Первая). За штурвалом находился сам Алексеев. В первом же полете СМ-1 достиг скорости 200 км/ч.

Преимущества

В чем же преимущества экраноплана, оправдывающие огромные усилия на разработку и постройку принципиально нового вида техники? Следует рассмотреть отличия как от корабля, так и от самолета.
В сравнении с практически любым самолетом, экраноплан имеет значительно большую грузоподъемность. К примеру, максимальная боевая нагрузка самого тяжелого Российского бомбардировщика Ту-160 — 45 тонн (при длине 54,1 м и размахе крыла 55,7 м), транспортного Ил-76 — 60 тонн (длина 46,6 м, размах крыла 50,5 м). КМ при длине 92 м и размахе крыла 37,6 м имел максимальную грузоподъемность 304 тонны, что примерно соответствует десантным возможностям среднего десантного корабля (к примеру, СДК пр. 770 был способен десантировать 5 танков Т-54 массой 36 тонн каждый). И при такой грузоподъемности — авиационная скорость. Если систематизировать эти характеристики, то картина будет следующей:

В сравнении с самолетом:

• Близкая к авиационной скорость (450 км/ч для экраноплана и 700 км/ч — для транспортного самолета)
• Значительно большая грузоподъемность (в 8-10 раз)
• Полет на экстремально низкой высоте — около 4х метров над уровнем моря — что делает экраноплан практически невидимым для радаров дальнего и среднего обнаружения

В сравнении с кораблем:

• Близкая грузоподъемность
• Значительно большая скорость (в 10-20 раз)
• Возможность выхода, движения и стоянки непосредственно на берегу, что дает возможность высадки десанта в более короткие сроки и без использования дополнительных транспортных средств
• Движение над поверхностью воды, что делает невозможным обнаружение экраноплана подводными радарами и средствами гидроаккустики
